防雷接地装置的检查内容及维护
来源:  |  浏览:8869 次  |  日期:2019-02-21

防雷接地装置的检查内容及维护

根据建筑物的重要性、使用性质、发生雷电事故的可能性和后果,按防雷要求分为三类,每类防雷有不同的判别标准。根据防雷的级别会有不同的防雷措施。

为了使建筑物的防雷接地装置具有可靠的保护效果,不仅要有合理的设计和正确的施工,还要注意经常维护检查, 因为防雷装置如果不符合规定的条件,它不仅不能起到雷电保护作用,有时甚至会使建筑物处于更加危险的情况。例如,在避雷针的针尖上悬挂收音机天线或晒衣服的铁丝;在装有防雷引下线的墙壁上,离引下线很近的地方,交叉或平行敷设强电或弱电系统的架空进户线;明设引下线因保护不好受到机械力的损坏而中断,等等。这些情况都是很危险的,如果一旦防雷装置接受雷击,很可能造成人身伤亡或建筑物损毁的严重后果。因此我们认为防雷工程,除了必须有严格的验收制度外,还应有常年的维护和检查制度。

防雷装置的检查事项

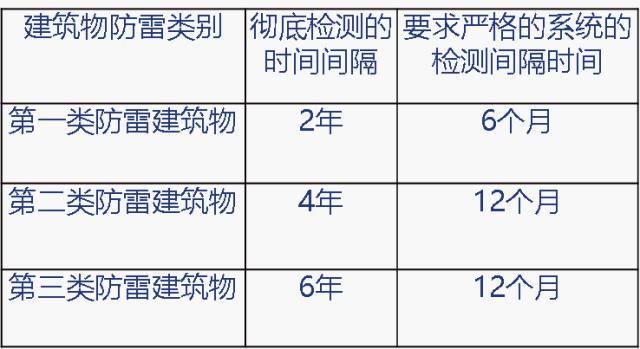

防雷装置的维护检查是由使用单位负责的,也可请设计单位协助进行。维护检查分定期检查和临时检查。对于重要工程,应在每年雷雨季节以前作。

定期检查;对于一般性工程,应每隔23年在雷雨季节以前作定期检查;有特殊需要时,可作临时性检查。

※接闪器的检查

1)检查接闪器与建筑物顶部外露的其他金属物的电气连接、与避雷引下线电气连接情况

2)检查接闪器 焊接部分补刷的防腐油漆是否完整 螺栓固定等防松零件是否齐全, 接闪器是否生锈腐蚀, 检查过程中可用小锤轻轻敲击检查,发现有接触不良或脱焊的接点,应立即予以修复。

3)检查接闪器上有无附着的其他电气线路。如果接闪器上有附着的其他电气线路则应按相关标准检查

4)当低层或多层建筑物利用屋顶女儿墙或防水层内、保温层内的钢筋作暗敷接闪器时,要对该建筑物周围的环境进行检查,防止雷击建筑物可能发生的混凝土碎块坠落等事故隐患。

5)变电运行人员除了日常巡视检查外,在每次雷电过后和系统发生过电压等异常情况后,都应对防雷装置进行检查。检查避雷针本体是否有裂纹、歪斜等现象。与避雷器连接的导线及接地引下线有无烧伤痕迹或烧断、断股现象,接地端子是否牢固,动作记录器内部(罩内)有无积水。每年雷雨季节前应测量一次变电所内避雷器绝缘电阻。

※引下线的检查

1)检查明敷引下线是否平直,无急弯。卡钉是否分段固定牢靠,且能承受规定的垂直拉力。

2)检查引下线、接闪器和接地装置的焊接处是否生锈腐蚀,油漆是否有遗漏。

(3)检查明敷引下线上有无附着的其他电气线路。如果有则要保证明敷引下线与附近其他电气线路有一定的安全距离。

4)采用仪器检查引下线接地端与接地体的电气连接性能

5)检查引下线距地两米这一段的绝缘保护处理有无破坏情况。

6)检查断接卡子有无接触不良情况。

7)检查各处明装导体有无因锈蚀或机械力的损伤而折断的情况。

※接地装置的维护检查

接地装置的良好与否,直接关系到人身及设备的安全,甚至涉及到系统的正常与稳定运行。千万不要以为已经装设了接地装置,便会太平无事了。实际中,应对各类接地装置进行定期维护与检查,平时也应根据实际情况需要,进行临时性检查及维护。

接地装置是过电压保护装置的一个重要组成部分,正确地进行检查和维护,经常保持它的良好状态,是保证安全运行的重要环节。由于接地装置埋设在地下,除了检查其外观和接地引下线的连接情况外,主要靠测量接地电阻的结果来进行判断。根据检查情况,若发现有不合格的地方,应及时进行补救处理。如接地引下线的断续卡接触不良就应除锈拧紧;当导体腐蚀达30%以上时则应更换导体等。应该注意,对电气设备或建筑物的防雷接地装置进行修理或补救处理时,同样也必须按原设计图纸要求施工。接地装置维护检查的周期一般是:对变电所(配电所)的接地网或工厂车间设备的接地装置,应每年测量一次接地电阻值,看是否合乎要求,并对比上次测量值分析其变化。对其他的接地装置,则要求每两年测试一次,根据接地装置的规模、在电气系统中的重要性及季节变化等因素,每年应对接地装置进行12次全面性维护检查,检查的具体内容是:

1)接地线是否有折断、损伤或严重腐蚀。

2)接地支线与接地干线的连接是否牢固。

3)接地点土壤是否因受外力影响而与松动。

4)检查接地线、接地体及其连接处是否完好无损。

5)检查全部连接点的螺栓是否有松动,并应逐一加以紧固。

6)挖开接地引线周围的地面, 检查地下0.5m左右地线受腐蚀的程度,若腐蚀严重时应该立即更换。

7)检查接地线的连接线卡及跨接线等的接触是否完好。

8)对移动式电气设备,每次使用前须检查接地线是否接触良好,有无断股现象。

9)人工接地体周围地面上,不应该堆放有强烈腐蚀性的物质。

10)接地装置在巡视检查中,若发现有下列情况之一时,应予以修复:

※摇测接地装置,发现其接地电阻值超过原规定值时;

※连接线连接处焊接开裂或连接中断时;

※接地线与用电设备压接螺丝松动、压接不实和连接不良时;

※接地线有机械损伤、断股、断线以及腐蚀严重时;

※地中埋设件被水冲刷或由于挖土而裸露地面时。

※避雷器的检查和维护

1)避雷器的外部瓷套是否完整, 如有破损和裂纹者不能使用。检查瓷表面有无闪络痕迹。

2)检查密封是否良好。配电用避雷器端盖和下部引线处的密封混合物若有脱落或龟裂。高压用避雷器若密封不良,应进行修理。

3)摇动避雷器检查有无响声,如有响声表明内部固定不好,应予检修。

4)对有放电计数器与磁钢计数器的避雷器,应检查它们是否完整。

5)避雷器各节的组合及导线与端子的连接,对避雷器不应产生附加力。

综上所述,我们可以知道防雷接地装置的运行和维护的重要性和必要性。为了减少雷电造成的危害以及尽量避免接地事故的发生,我们应该引起足够的重视。
